Mengonfigurasi jaringan Dial up dengan Cisco Packet Tracer

Langkah 1 (Persiapan Perangkat)

  1. Pastikan Anda sudah menginstall Cisco Packet Tracer versi 7.2 atau yang terbaru, lalu buka aplikasi tersebut.

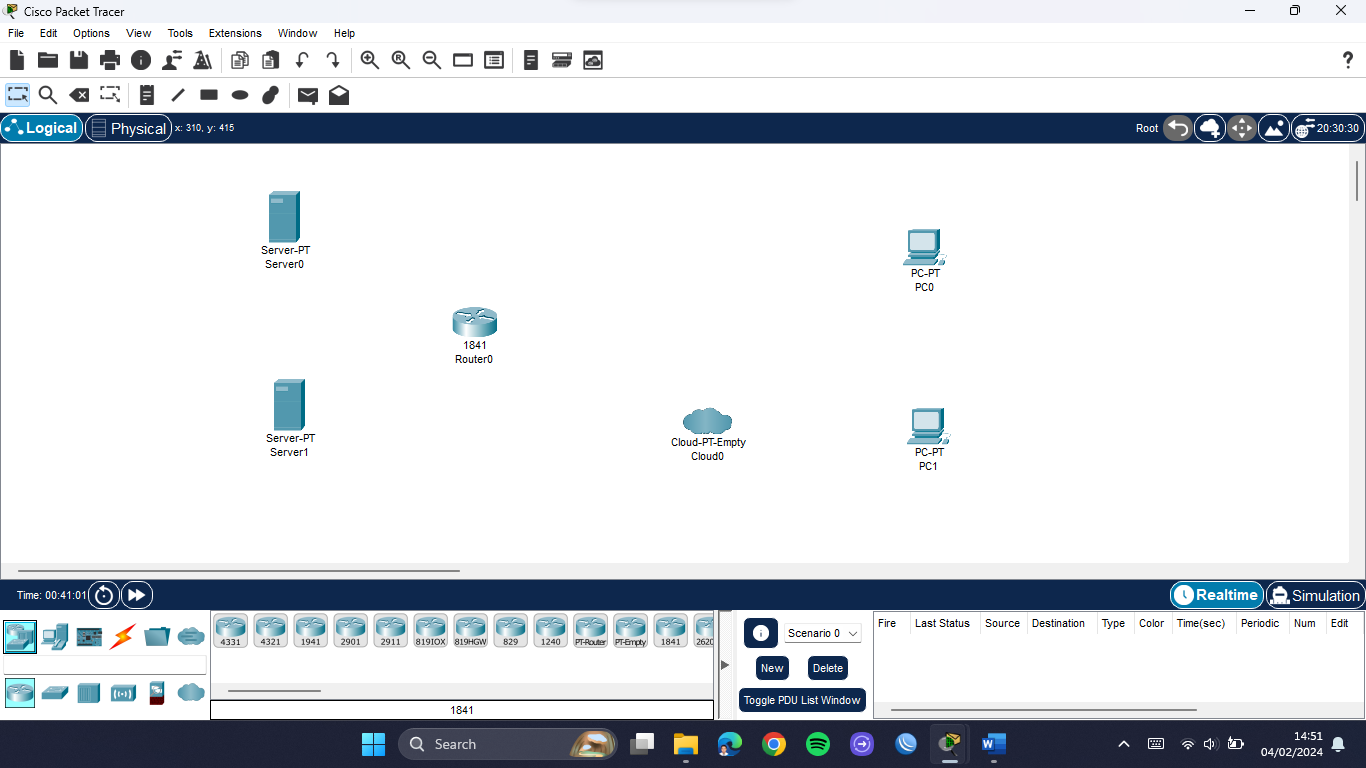

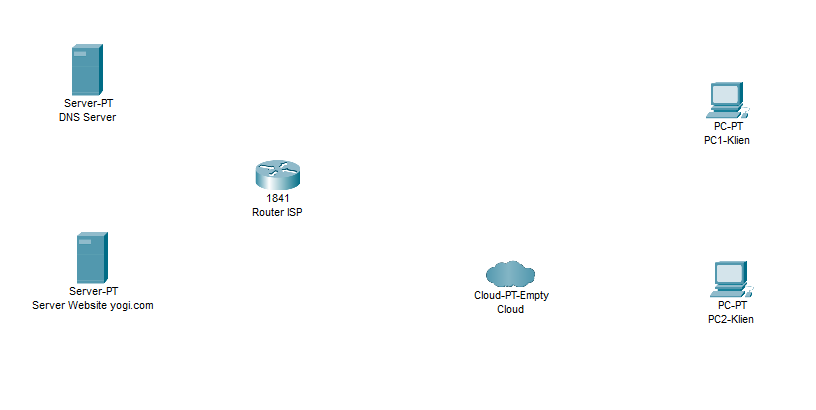

  2. Siapkan perangkat perangkat virtual yang tersedia di Packet Tracer dengan menarik perangkat-perangkat virtual yang berada di bar bawah ke tengah layar. Lalu, susun hingga membentuk Topologi seperti ini:

Dengan perangkat yang dibutuhkan sebagai berikut:

  • 1 Router ISP > Router 1841

  • 2 Server-PT untuk DNS Server dan Website

  • 1 Cloud-PT- Empty

  • 2 Komputer Klien untuk pengecekkan

  1. Ubah nama pada setiap perangkat agar mudah untuk melakukan konfigurasi, seperti berikut ini:

  1. Kemudian hubungkan tiap perangkat menggunakan kabel yang telah ditentukan, tapi sebelum itu ada hal yang harus ditambah pada perangkat keras Router ISP, Cloud-PT, dan Kedua Komputer Klien yaitu sebuat port Modem. Belikut hal yang harus diubah

  1. Melakukan perubahan Hardware (Perangkat Keras) pada Router ISP:

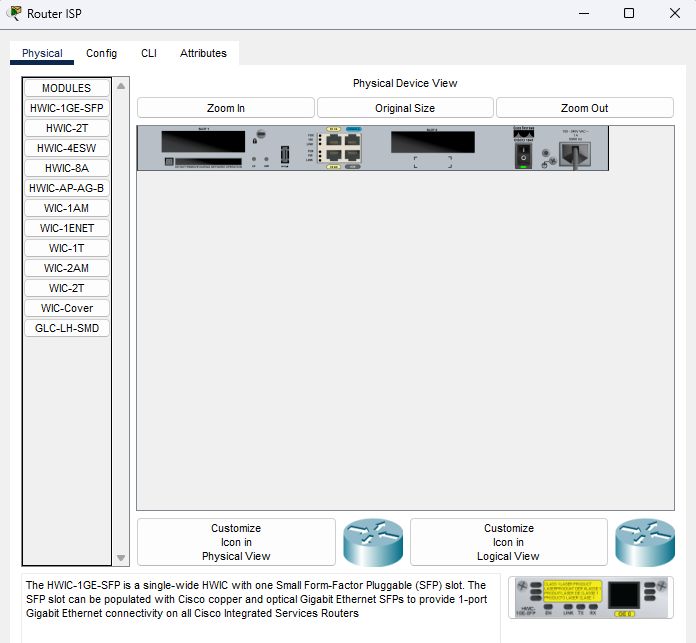

  1. Pertama-tama klik dua kali pada perangkat Router ISP

  1. Setelah masuk ke dalam menu perangkat, anda harus memtikan perangkat virtual sebelum  merubah perangkat, anda dapat mematikan perangkat dengan menekan tombol sebagai berikut:

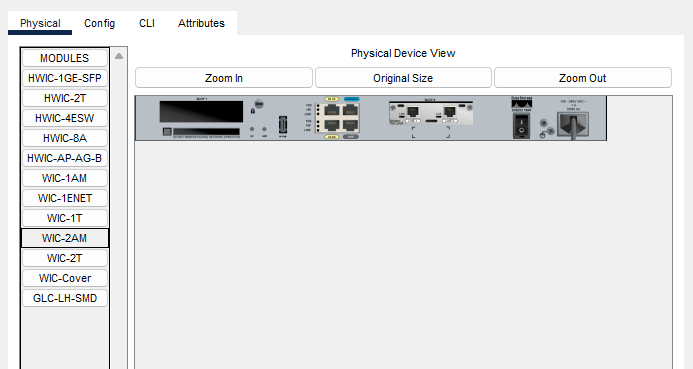

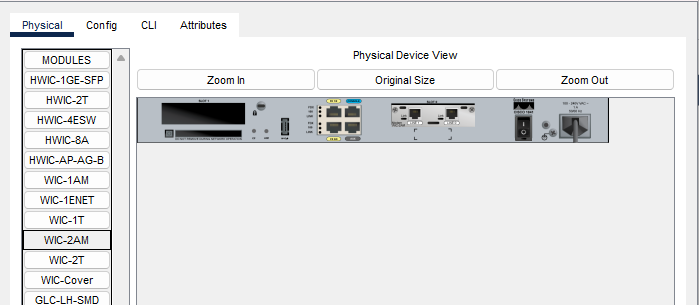

  1. Lalu, anda dapat menambahkan perangkat tambahan yaitu sebuat Port Modem dengan cara menarik perangkat bertuliskan WIC-2AM pada bar di sebelah kiri hingga masuk ke slot kosong yang tersedia di Router

  1. Lalu hidupkan kembali dengan menekan tombol yang sama seperti saat mematikannya


  1. Melakukan perubahan Hardware (Perangkat Keras) pada Cloud-PT:

  1. Sama halnya dengan Router ISP, anda harus meng-klik dua kali pada perangkat Cloud-PT, lalu mematikan perangkat dengan menekan tombol power yang berada di pojok kanan bawah

  2. Bedanya pada perangkat ini anda harus memasukkan Port Modem bernama           PT-CLOUD-NM-1AM dan memasukkan nya slot kososng yang tersedia pada perangkat Cloud-PT hingga 4 kali karena port Modem yang dibutuhkan pada perangkat ini berjumlah 4 (disarankan untuk meletakkan port sesuai dengan gambar agar konfigurasi anda sama dengan milik saya)

  3. Setelah selesai, kembali hidupkan perangkat dengan menekan tombol power yang sama seperti saat mematikannya

  1. Melakukan perubahan Hardware (Perangkat Keras) pada Kedua Komputer Klien:

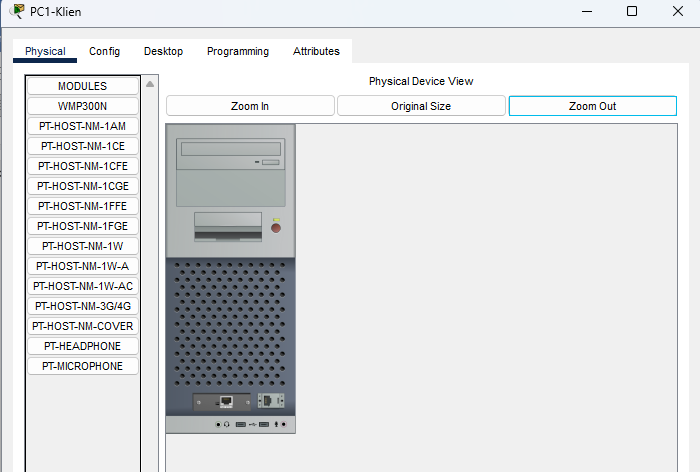

    1. Selajutnya, anda menambahkan port modem pada kedua Komputer Klien, sama seperti perangkat yang lain. Klik dua kali pada komputer klien dan matikan komputer dengan menekan tombol berwarna merah sebagai berikut:

  1. Lalu sebelum menambahkan port modem, Anda harus menyingkirkan port bawaan pada komputer (Port Ethernet) dengan menarik port ke bar kosong yang berada di sebelah kiri

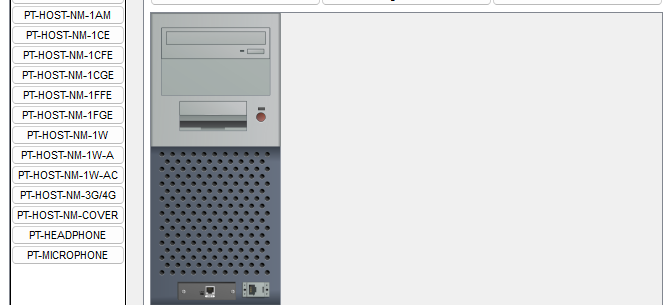

  1.  Lalu tambahkan port Modem dengan nama PT-HOST-NM-1AM ke slot kosong bekas port ethernet yang sudah disingkirkan sebelumnya.

  1. Lalu hidupkan kembali komputer dengan menekan tombol power berwarna merah. Lakukan hal yang sama pada komputer 2 Klien.

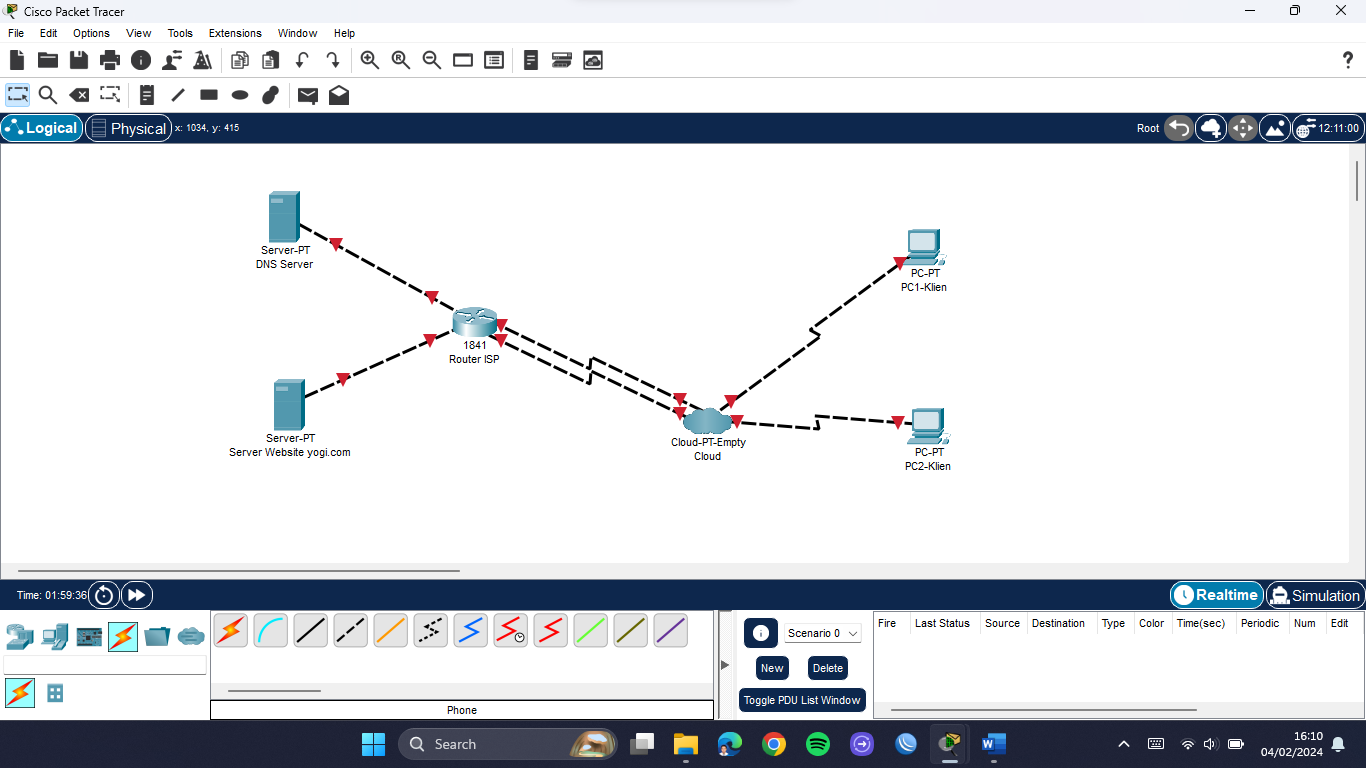

  1. Lalu hubungkan perangkat satu sama lain dengan menggunakan kabel sebagai berikut:

Urutan pemasangan kabel:

  • DNS Server (Fastethernet0) > ISP Router (Fastethernet0/0) - Kabel Copper Cross-Over

  • Server Website (Fastethernet0) > ISP Router (Fastethernet0/1) - Kabel Copper Cross-Over

  • ISP Router (Modem0/0/0) > Cloud-PT (Modem0) – Kabel Phone

  • ISP Router (Modem0/0/1) > Cloud-PT (Modem1) – Kabel Phone

  • Cloud-PT (Modem2) > PC1-Klien (Modem0) – Kabel Phone

  • Cloud-PT (Modem3) > PC2-Klien (Modem0) – Kabel Phone

Langkah 2 (Config Perangkat)

  • Router ISP

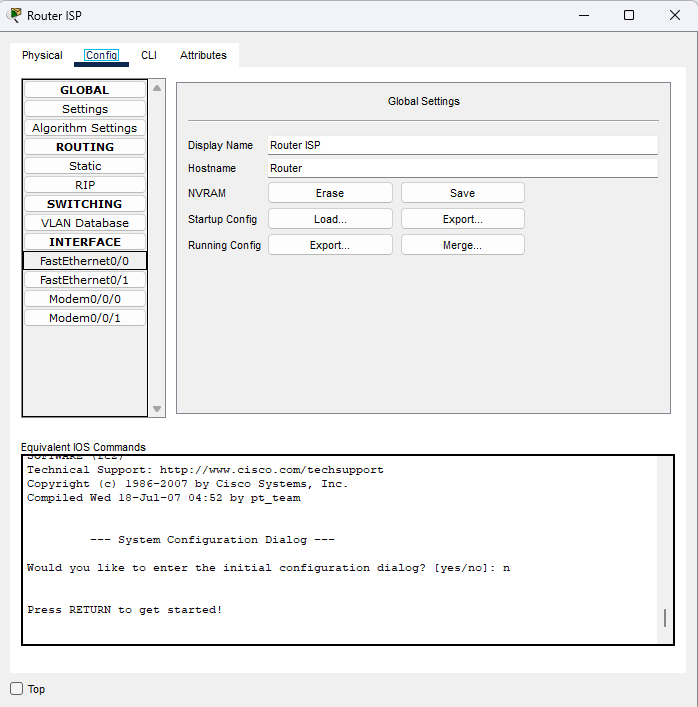

  1. Pertama-tama, Anda dapat melakukan konfigurasi pada perangkat Router ISP terlebih dahulu. Klik 2 kali pada perangkat Router. Lalu masuk ke menu Config yang berada dibar atas, kemudian pilih FastEthernet0/0 terlebih dahulu

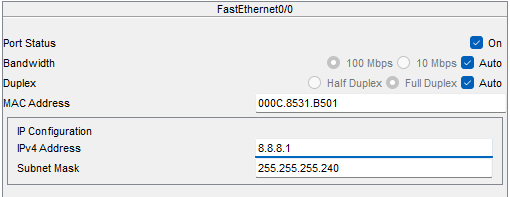

  1. Lalu isi IP sesuai dengan di gambar berikut, dan pastikan port status dalam keadaan menyala (ON), lalu tekan enter setelah mengisi IP

  1. Setelah mengisi IP pada Port FastEthernet0/0, anda dapat mengisi IP pada port berikutnya yaitu port FastEthernet0/1 (yang berada tepat di bawah port FastEthernet0/0) dengan IP sebagai berikut.

  1. Setelah mengisi IP pada Port FastEthernet0/1, anda dapat mengisi IP pada port berikutnya yaitu port Modem 0/0/0 (yang berada tepat di bawah port FastEthernet0/1) dengan IP sebagai berikut.

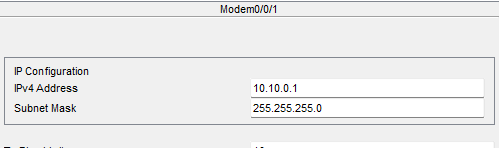

  1. Setelah mengisi IP pada Port Modem0/0/0, anda dapat mengisi IP pada port berikutnya yaitu port Modem 0/0/1 (yang berada tepat di bawah port Modem0/0/0) dengan IP sebagai berikut.

  1. Setelah mengisi semua IP pada semua port, lalu anda dapat masuk ke menu CLI yang berada di sebelah settingan Config

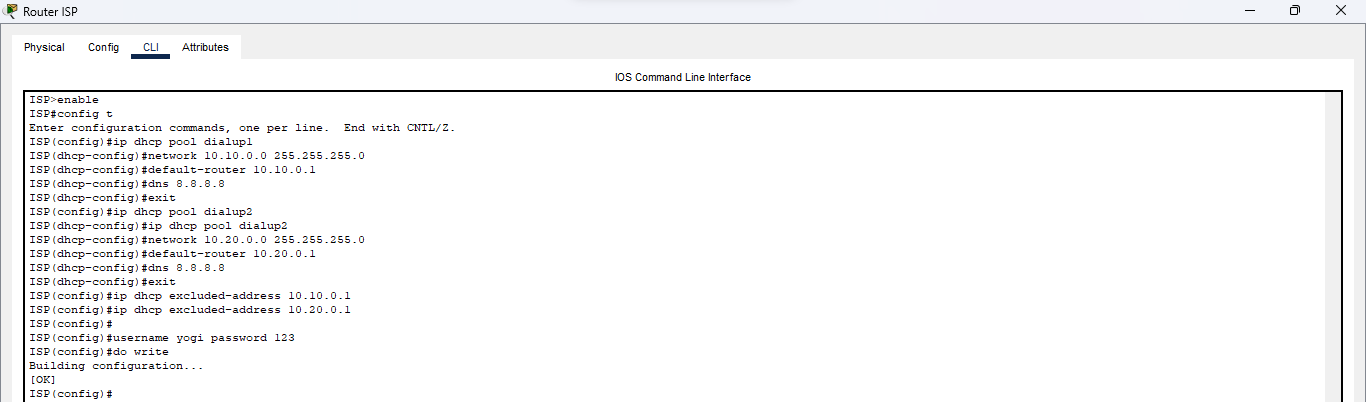

  1. Lalu ketikkan Konfigurasi seperti berikut:

Perintah Config:

ISP>enable

ISP#config t

Enter configuration commands, one per line.  End with CNTL/Z.

ISP(config)#ip dhcp pool dialup1

ISP(dhcp-config)#network 10.10.0.0 255.255.255.0

ISP(dhcp-config)#default-router 10.10.0.1

ISP(dhcp-config)#dns 8.8.8.8

ISP(dhcp-config)#exit

ISP(config)#ip dhcp pool dialup2

ISP(dhcp-config)#ip dhcp pool dialup2

ISP(dhcp-config)#network 10.20.0.0 255.255.255.0

ISP(dhcp-config)#default-router 10.20.0.1

ISP(dhcp-config)#dns 8.8.8.8

ISP(dhcp-config)#exit

ISP(config)#ip dhcp excluded-address 10.10.0.1

ISP(config)#ip dhcp excluded-address 10.20.0.1








Guna perintah ini adalah untuk melakukan setting DHCP server untuk client modem (Komputer Klien), dan mengonfigurasi excludeda address pada DHCP agar tidak terjadi bentrok IP address

ISP(config)#

ISP(config)#username yogi password 123

Guna perintah ini membuat username dan password yang digunakan untuk melakukan dial up

ISP(config)#do write

Building configuration...

[OK]

Guna perintah ini menyimpan konfigurasi ke NVRAM, agar konfigurasi tidak hilang saat router ISP di-restart


  1. Selanjutnya adalah melakukan konfigurasi DNS Server




  • DNS Server

  1. Pertama anda klik dua kali pada perangkat DNS Server (Server-PT), lalu pilih Desktop dan pilih IP Configuration

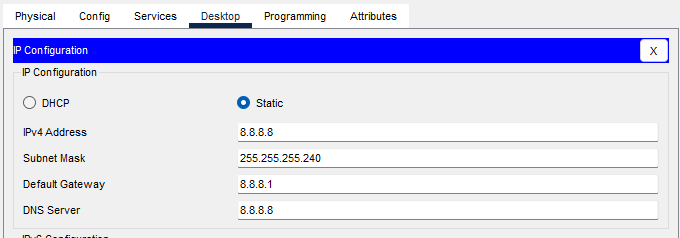

  1. Lalu isi IP adress Server sesuai gambar berikut

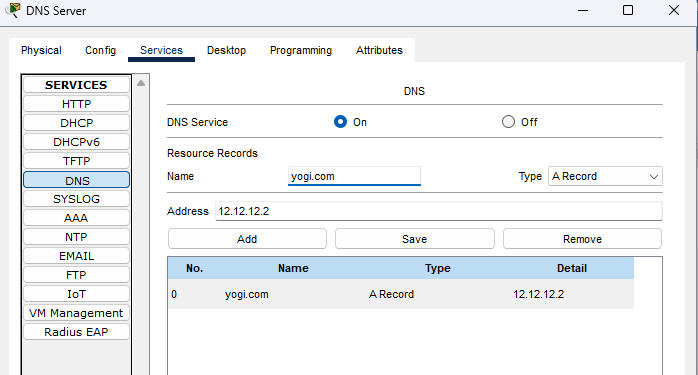

  1. Setelah mengisi ip address tekan tombol (x) untuk keluar, lalu pilih menu Services yang berada di sebelah kiri Desktop, setelah menu Services muncul. Pilih menu DNS dan isi konfigurasi sesuai gambar berikut dan tekan add setelah selesai (untuk Name sesuaikan dengan nama yg diinginkan)

  • Website Server yogi.com

  1. Sama seperti DNS Server, lakukan klik dua kali untuk masuk ke menu konfigurasi Website server dan pilih menu Desktop di bagian bar atas, lalu pilih Ip Configuration. Kemudian isi IP address server sebagai berikut.

  1. Setelah selesai mengisi, anda sudah dapat menggunakan default service web server, tapi jika ingin melakukan konfigurasi tambahan seperti merubah tampilan dapat melakukan konfigurasi seperti berikut. Setelah mengisi ip address tekan tombol (x) untuk keluar, lalu pilih menu Services yang berada di sebelah kiri Desktop, setelah menu Services muncul. Pilih menu HTTP.

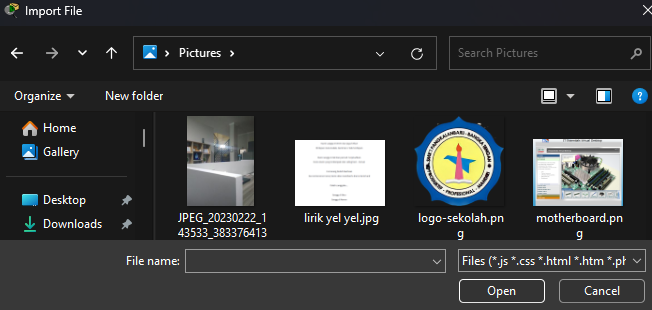

  1. Karena saya ingin merubah tampilan Website dengan gambar saya, maka saya harus menambahkan gambar dengan mengklik opsi import yang berada di pojok kanan bawah, lalu pilih gambar yang diinginkan. Pastikan nama file gambar mudah diingat agar mudah untuk melakukan konfigurasi.

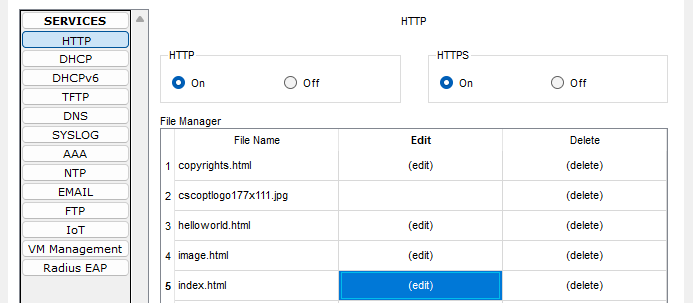

  1. Lalu pilih edit pada index.html untuk melakukan konfigurasi

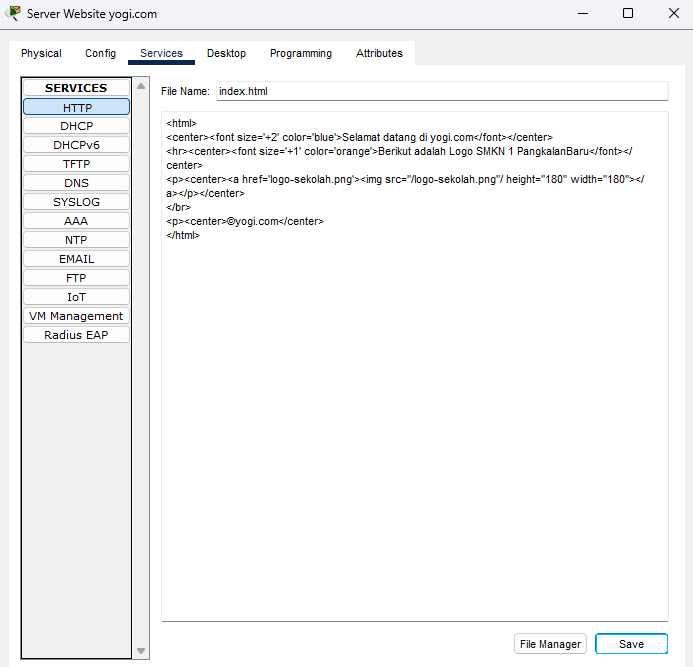

  1. Lalu isi konfigurasi tampilan sesuai yang diinginkan, setelah selesai lalu tekan save dan tekan yes

  1. Setelah selesai tutup jendela konfigurasi dengan menekan (x)


  • Cloud-PT

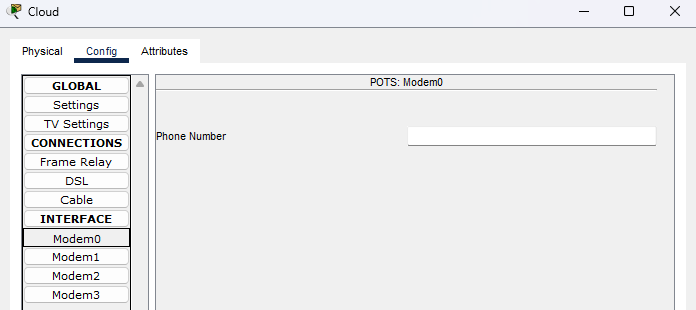

  1. Selanjutnya, anda akan melakukan konfigurasi Phone Number pada Cloud-PT caranya, klik dua kali pada perangkat Cloud-PT, kemudian pilih config dan pilih Interface Modem0,1,2,3.

  1. Lalu isi Phone Number dengan nomor berikut

  • Modem0 > 1000

  • Modem1 > 1001

  • Modem2 > 100

  • Modem3 > 110

Jangan lupa untuk menekan tombol enter setiap kali mengisi phone number di setiap port modem. Jika sudah, tutup jendela konfigurasi

  • Komputer Klien

  1. Klik dua kali, pada salah komputer klien, kemudian pilih tab Config

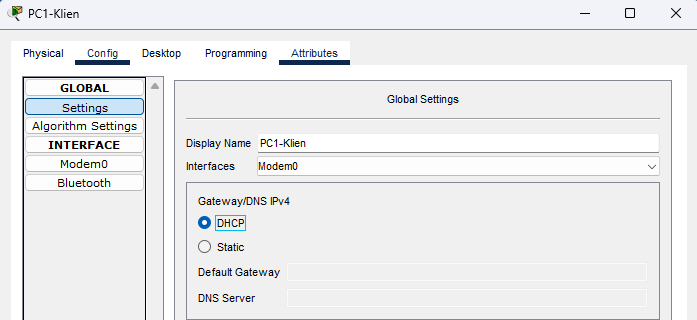

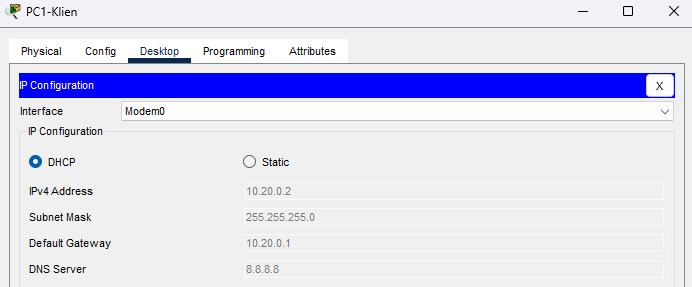

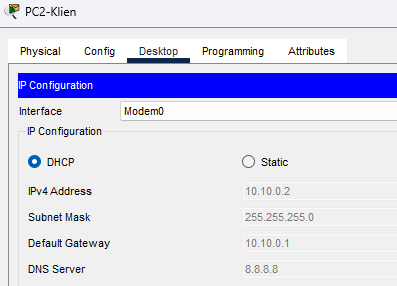

  2. Lalu pada menu setting, ubah opsi dari Static ke DHCP agar konfigurasi IP DHCP dari router dapat masuk ke komputer klien

  1. Lakukan hal yang sama pada komputer klien yang kedua agar mendapatkan konfigurasi yang sama

Langkah 3 (Uji Coba pada Komputer Klien)

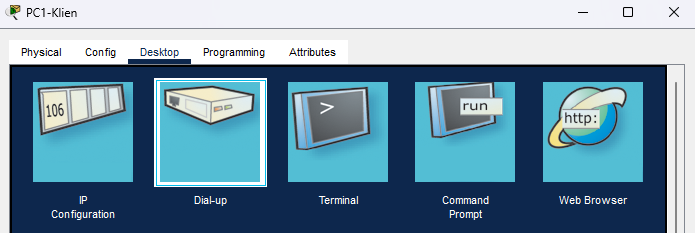

  1. Pertama-tama anda harus melakukan dial up pada komputer klien, klik dua kali pada tab desktop lalu masuk ke menu Dial-Up

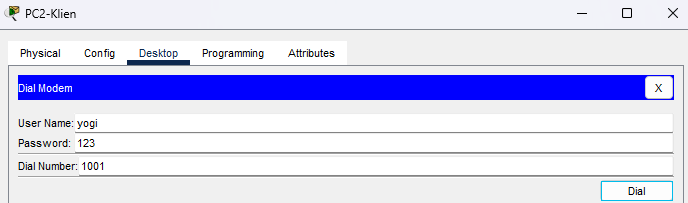

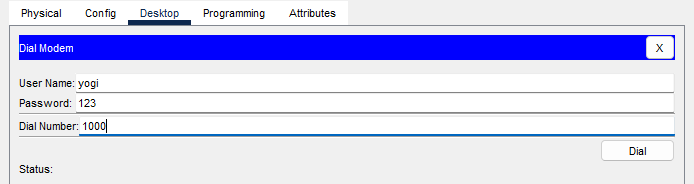

  1. Lalu isi Username dan Password dengan konfigurasi yang sudah di-setting sebelumnya pada CLI Router ISP dan untuk Dial Number menggunakan phone number yang sudah di masukkan sebelumnya pada Cloud-PT. untuk PC1-Klien menggunakan Phone Number milik port Modem0 yang mengarah ke Router. Sedangkan untuk PC2-Klien menggunakan Phone Number milik Modem1 yang juga mengarah ke Router dengan settingan sebagai berikut.

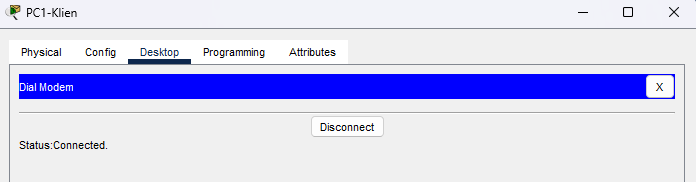

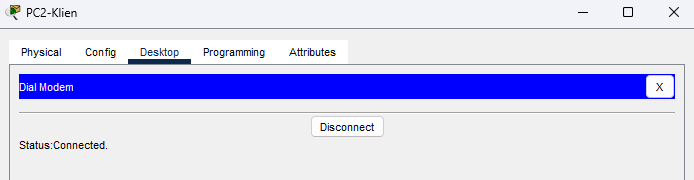

  1. Lalu tekan tombol Dial untuk memberikan perintah agar PC1,2-Klien dapat terhubung ke Router. jika, tampilan seperti ini maka kedua PC-Klien sudah dapat terhubung

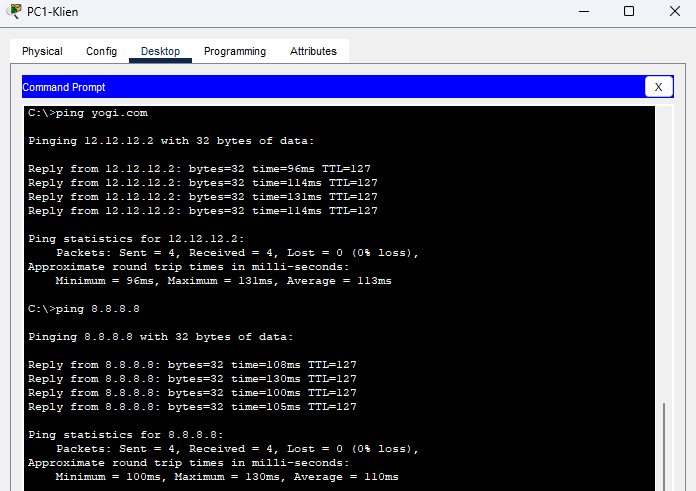

  1. Lakukan pengecekkan IP address ke Server DNS dan Server Website dengan cara masuk ke tab Desktop pada salah satu komputer dan pilih menu Command Prompt, lalu Ping ke yogi.com dan 8.8.8.8, jika hasilnya Reply From… seperti berikut, maka itu memberikan indikasi bahwa koneksi dari Komputer Client ke Server telah berjalan dengan baik.

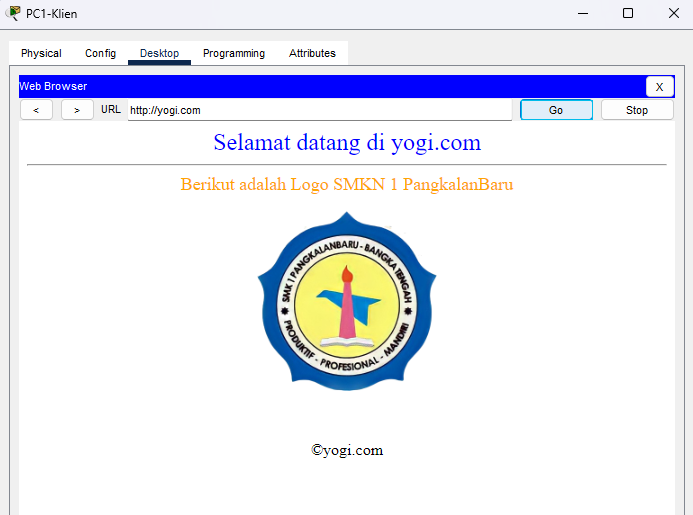

  1. Selanjutnya cek juga pengujian layanan DNS dan web server dengan membuka tab Desktop pada salah satu komputer klien, kemudian pilih Web Browser dan ketikkan alamat URL yogi.com pada address bar dan tekan go. Jika muncul tampilan berikut berarti konfigurasi DNS dan web server berhasil. (ulangi juga pada komputer klien kedua untuk melakukan pengetesan)
